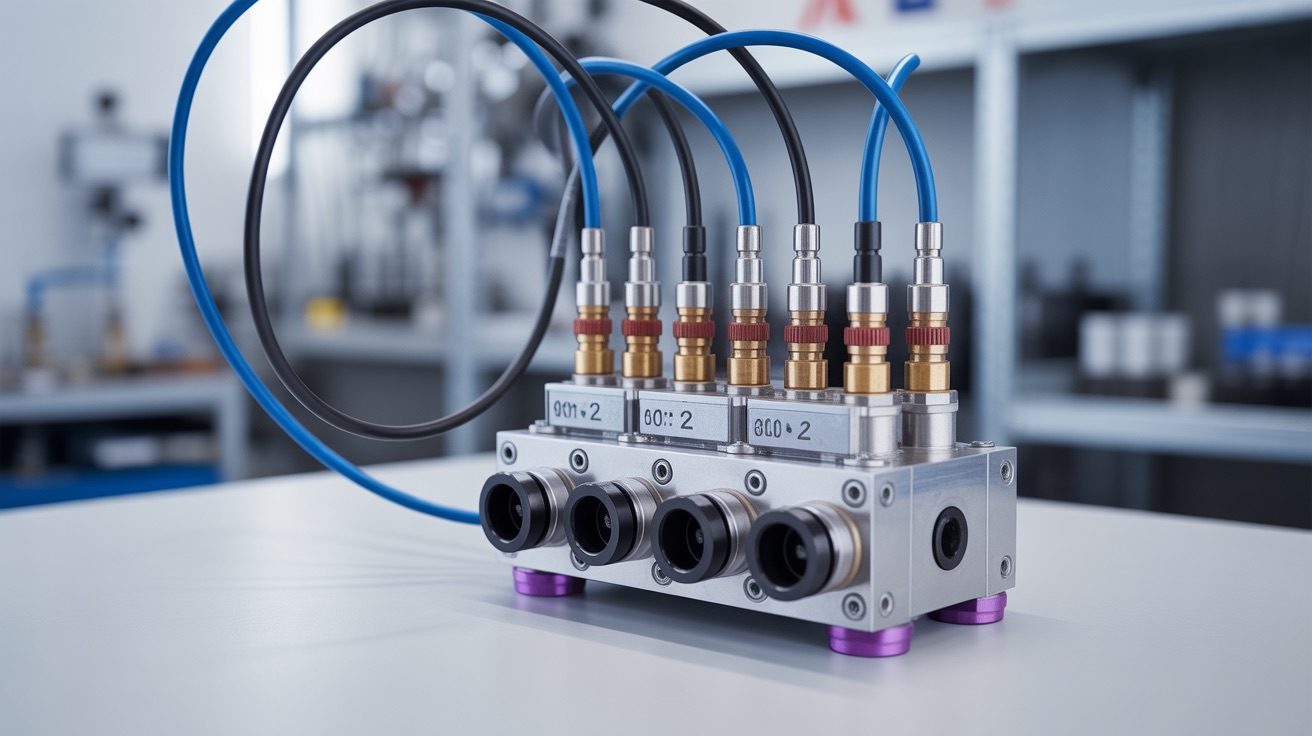

Válvulas Solenoides para Aire Comprimido: Guía Práctica para Plantas Industriales

El aire comprimido es la "cuarta utilidad" de cualquier planta industrial después de la electricidad, el agua y el gas. En México, se estima que hasta el 10% del consumo eléctrico industrial se destina a generar aire comprimido. Con esa inversión en energía, la última cosa que quieres es una válvula mal seleccionada que cause fugas, respuestas lentas o fallas recurrentes.

Esta guía explica cómo elegir válvulas solenoides para aire comprimido correctamente, qué configuraciones existen y cómo evitar los errores más costosos en el diseño de circuitos neumáticos.

Lo que hace diferente al aire comprimido

A diferencia del agua o los líquidos de proceso, el aire comprimido tiene características que afectan directamente la selección de la válvula:

• Compresibilidad: El aire se comprime y expande, lo que afecta los tiempos de respuesta y el comportamiento dinámico de actuadores.
• Humedad: Todo aire comprimido contiene humedad condensada. Esta agua puede oxidar componentes internos si la válvula no está diseñada para ello.
• Aceite: Los compresores de pistón arrastran partículas de aceite al aire comprimido. Algunas válvulas requieren lubricación; otras fallan si reciben aceite.
• Presión típica: La mayoría de los sistemas operan entre 6 y 8 bar, pero algunas aplicaciones suben hasta 10-16 bar.
• Velocidad de actuación: Los actuadores neumáticos necesitan respuesta rápida. Una válvula lenta degrada el rendimiento de toda la máquina.

Nomenclatura neumática: entendiendo los números

Las válvulas neumáticas se identifican con una nomenclatura de dos números separados por un "/". El primer número indica el número de puertos (conexiones), y el segundo indica el número de posiciones que puede tomar la válvula.

Válvula 2/2

Dos puertos (entrada y salida), dos posiciones (abierta o cerrada). Es la más sencilla: funciona como una llave de paso automatizada.

Aplicaciones: Corte de flujo en líneas principales, control de soplado, activación de eyectores de vacío.

Válvula 3/2

Tres puertos (presión, salida, escape), dos posiciones. Cuando energiza, conecta la presión con la salida. Cuando desenergiza, conecta la salida con el escape.

Aplicaciones: Control de cilindros de simple efecto, pilotaje de válvulas más grandes, activación de actuadores con retorno por resorte.

Válvula 5/2

Cinco puertos (presión, dos salidas, dos escapes), dos posiciones. Es la configuración estándar para controlar cilindros neumáticos de doble efecto. Alterna la presión entre las dos cámaras del cilindro mientras envía el aire de la cámara opuesta al escape.

Aplicaciones: Cilindros de doble efecto, actuadores giratorios, pinzas neumáticas, cualquier actuador que requiera fuerza en ambos sentidos del movimiento.

Válvula 5/3

Cinco puertos, tres posiciones. La tercera posición es una posición "central" que puede ser: centro cerrado (todos los puertos bloqueados), centro abierto (salidas conectadas al escape), o centro a presión (salidas presurizadas).

Aplicaciones: Posicionamiento intermedio de cilindros, paros de emergencia seguros, sistemas donde el actuador debe mantenerse en posición durante un corte de energía.

Monoestables vs. biestables

Otra decisión clave es si la válvula debe ser monoestable (una sola bobina, retorno por resorte) o biestable (dos bobinas, memoria de posición).

Monoestable

Tiene una bobina eléctrica en un extremo y un resorte en el otro. Cuando energiza, la válvula cambia de posición. Cuando desenergiza, el resorte la regresa.

Ventajas: Más económica, comportamiento seguro en corte de energía (regresa a posición inicial), cableado sencillo.

Desventajas: Requiere energía continua mientras el actuador está en la posición activada. En aplicaciones donde el actuador permanece extendido por horas, esto significa consumo eléctrico y calentamiento de la bobina.

Biestable (doble solenoide)

Tiene bobinas en ambos extremos. Un pulso eléctrico cambia la posición, y la válvula se mantiene ahí sin necesidad de energía. Un pulso en la bobina opuesta la regresa.

Ventajas: Cero consumo en estado estacionario, menor calentamiento, mantiene la última posición durante cortes de energía (útil o peligroso según la aplicación).

Desventajas: Más costosa, requiere dos señales del PLC, comportamiento indefinido en corte de energía (puede ser un problema de seguridad).

Dimensionamiento: el error silencioso

Una válvula neumática subdimensionada no falla dramáticamente. Simplemente hace que el cilindro se mueva más lento de lo esperado, sin que nadie sepa por qué. En una máquina con múltiples cilindros, el efecto acumulado puede reducir el rendimiento en 20-30% sin que haya ninguna alarma activa.

El parámetro clave para dimensionar una válvula neumática es el caudal nominal (Qn), expresado típicamente en litros por minuto (l/min) o normal litros por minuto (Nl/min).

Cómo calcularlo:

1. Determina el volumen del cilindro: área del pistón × carrera
2. Multiplica por la presión absoluta (presión de línea + 1 bar) para obtener el volumen de aire consumido por ciclo
3. Divide entre el tiempo de carrera deseado para obtener el caudal requerido
4. Aplica un factor de seguridad de 1.5 a 2 (para compensar pérdidas en mangueras y conexiones)

Regla práctica: Si la válvula, el cilindro y las mangueras tienen la misma "conexión" (ej. 1/4"), probablemente la válvula está bien dimensionada. Si vas a reducir el diámetro en algún punto del circuito, recalcula.

Calidad del aire: el factor ignorado

Muchas fallas atribuidas a "válvulas defectuosas" son en realidad problemas de calidad de aire. El aire comprimido mexicano promedio contiene agua, aceite y partículas en cantidades que pueden dañar válvulas rápidamente.

La norma ISO 8573-1 clasifica la calidad del aire comprimido en clases. Para válvulas solenoides neumáticas convencionales, el mínimo aceptable es:

• Partículas: Clase 5 o mejor (máximo 40 micrones)
• Agua: Clase 4 o mejor (punto de rocío de +3°C)
• Aceite: Clase 5 o mejor (máximo 25 mg/m³)

Cómo lograrlo: Instala una unidad FRL (filtro, regulador, lubricador) antes de la válvula. El filtro elimina partículas y condensado, el regulador estabiliza la presión, y el lubricador agrega una niebla fina de aceite si la válvula lo requiere.

¿Lubricar o no lubricar?

Las válvulas modernas vienen en dos variantes: lubricadas de por vida (no requieren lubricador externo, de hecho no deben recibirlo) y las que requieren lubricación continua. Mezclarlas es un error común: si instalas un lubricador en un circuito con válvulas "lubricadas de por vida", el aceite adicional puede disolver la grasa interna y causar falla.

Verifica siempre la hoja técnica antes de decidir si instalar un lubricador.

Tiempos de respuesta y frecuencia de operación

Los tiempos de respuesta típicos de una válvula neumática solenoide son:

• Apertura: 10-30 ms
• Cierre: 15-50 ms
• Frecuencia máxima: 5-10 Hz para válvulas estándar, hasta 50 Hz para válvulas de alta velocidad

Si tu aplicación requiere ciclos muy rápidos (empaque, ensamble a alta velocidad), verifica el tiempo de respuesta y la vida útil en ciclos. Una válvula económica puede tener 10 millones de ciclos de vida, mientras que una premium puede superar los 50 millones.

Los 5 errores más costosos en circuitos neumáticos

1. Conectar el escape a una red común: El aire que sale del escape debe tener salida libre. Si conectas los escapes de varias válvulas a una sola manguera estrecha, la contrapresión hace que los cilindros operen lentamente.
2. Ignorar los silenciadores: Los escapes sin silenciador generan ruido que puede superar los 90 dB. Además, el aire de escape arrastra aceite y humedad que contamina el ambiente. Instala silenciadores con filtro en cada escape.
3. Usar válvulas 5/2 donde se necesita 5/3: Si un cilindro debe detenerse en una posición intermedia o mantener su posición durante un paro, necesitas una 5/3 centro cerrado. Una 5/2 siempre llevará el cilindro a un extremo u otro.
4. Voltaje de bobina incorrecto: 24VDC y 24VAC son comunes en neumática. Confundirlos quema la bobina en minutos. Siempre verifica la etiqueta antes de conectar.
5. Sobredimensionar "por si acaso": Una válvula demasiado grande aumenta el costo, el consumo de aire y el tiempo de llenado del cilindro. Dimensiona correctamente, no "al alza".

Selección rápida según aplicación

• Cilindro de simple efecto: Válvula 3/2 monoestable, normalmente cerrada
• Cilindro de doble efecto estándar: Válvula 5/2 monoestable
• Cilindro con posición de paro intermedia: Válvula 5/3 centro cerrado
• Cilindro que debe mantener posición sin consumir energía: Válvula 5/2 biestable
• Soplado, limpieza, activación simple: Válvula 2/2 normalmente cerrada
• Pilotaje de válvula grande: Válvula 3/2 miniatura

Ahorro de aire = ahorro de energía

Cada fuga de aire comprimido es dinero tirado a la basura. Un orificio de 1mm en una línea de 7 bar puede representar hasta 15,000 pesos al año en costos de energía. Las válvulas solenoides son uno de los puntos más comunes de fuga en una planta, especialmente cuando los sellos se deterioran.

Programa una inspección de fugas al menos una vez al año usando un detector ultrasónico. La inversión en mantenimiento se paga sola en semanas.
